技术特点

? 表箱体积小，内部走线规则、整齐，符合配电要求，安装、维护、升级方便；

? 液晶显示，显示信息：户号、累计、剩余、透支、电压、电流、功率、电价、故障、拉闸、通讯等；

? 电表进线端采用专用接线端子（专用模具），电流承载能力强，便于现场施工；

? 电表采用进口多功能、多资源、集成度高、运行速度快的必理器控制芯片（工业级），？榛峁股杓，抗干扰能力强；

? 电表采用专用三相电能计量芯片，测量周期短、精度高、性能稳定、使用寿命长，有效防止窃电；

? 电表通讯电路采用防雷电路，信号采用光电隔离，通讯电路与电表其它电路进行分离处理，可最大程度减轻雷击对电表的伤害；

? 计量电路与通讯显示电路采用双 CPU结构，一个主管计量，一个主管通讯指示和显示，通讯时不影响计量；

? 单三相用户组合可通过软件进行任意设置；

? 电能信号采集？榻硬捎玫缒宰ㄓ媒涌，经过特殊处理，信号传输可靠；

? 内部强电与弱电间采用镀锌屏蔽板隔离，可减轻强电对弱电信号的干扰；

? 内有继电器检测装置，具有缺相；すδ；

? 电表各种数据参数采用加密算法，保证数据安全；

? 具有状态查询功能，可实时查询用户的用电负荷；

? 互感器类电能表，利用外接互感器，实现对大电流的计量，计量准确度高达0.5S级；可为用户提供一组控制触点；

? 直接接入式电表，最大单相用户数量为36户，可灵活设置三相用户数量；互感器类电能表，最大三相用户数量为8户，可灵活设置三相数量；

? 内部电源三相供电，具有电源缺相指示功能；电源缺相，电表照常工作；

? 网络通讯功能，电表提供RS485接，可直接组建RS485 通讯网络或通过转换器实现其他通讯方式的组网。

功能特点

? 预付费(倒计数)功能：用户须先购电后用电，欠费断电，缴费方式多样。

? 后付费(正计数)功能：传统模式，先用电后交费。

? 多功能：具备多费率及阶梯电价双重功能。阶梯： 8个阶梯，支持2套阶梯切换；多费率： 8个时区、8个时段表、每个时段表8个时段。

? 阶梯功能：每月用电量分为8个阶梯，每个阶梯设置不同的单价(阶梯电价)，用电量到达哪个阶梯就执行哪：个阶梯的单价，即用电量少，电价就少，倡导居民节约用电。

? 多费率功能：将一年分为8个时区，每个时区可设置8个时间段，对应时段设置8个费率单价，实现不同时区不同时段使用不同费率计费，起到导向用电作用。

? 月结功能：可以设置月结日期，根据设置月结日期多费率及阶梯电价执行月结，保存当月用电量，及各个费率对应使用的用电量。

? 控制功能：内部有继电器，可以控制及监控用户用电。

? 检测功能：内有继电器检测？，可以检测用户用电状态，可防止缺相等情况引起用户设备的损坏。

? 过载；(限流)功能：当用户负载超过允用最大负载时，该用户自动断电；。

? 断电恢复方式：分自动恢复、刷卡恢复。

? 低电量报警功能：设置报警电量，剩余电量小于设置报警电量后可选择闪烁、断电、短信等方式提醒。

? 允许透支电量功能：根据用户信誉不同可设置不同允用透支电量，超过设置参数后欠费断电。

? 总表计量功能：可计量统计多用户出线所有回路的累计电量(直接接入式)。

? 缺相；すδ埽喝嘤没г谌毕嗟那榭鱿，继电器自动断开，起；ぷ饔。

主要技术指标

KD型直接接入式电能表

? 额定电压：AC～3×220/380V

? 精度等级：1级

? 标定电流：5(40)A，脉冲常数：900imp/kW·h

　　　　　　15(60)A，脉冲常数：900imp/kW·h

　　　　　　20(80)A，脉冲常数：400imp/kW·h

? 电量分度：0.01度

? 使用环境温度：一25℃～55°℃

KD型互感器接入式电能表

? 额定电压：AC～3×220/380v

? 精度等级：0.5S级

? 标定电流：1.5(6)A

? 脉冲常数：5000imp/kW·h

? 电量分度：0.01度

? 使用环境温度：-25℃～55℃

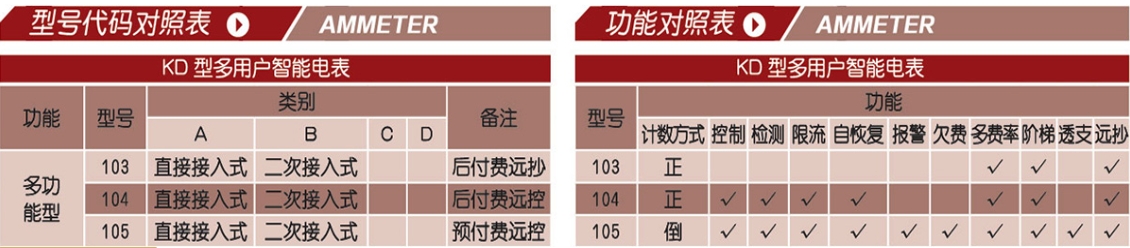

产品对照表

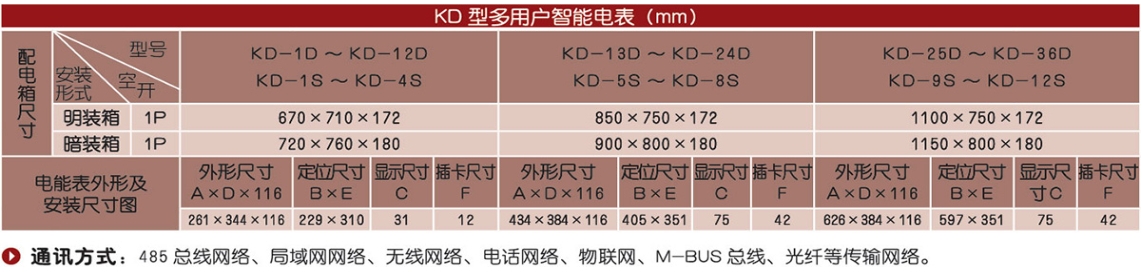

电能表、配电箱尺寸一览表

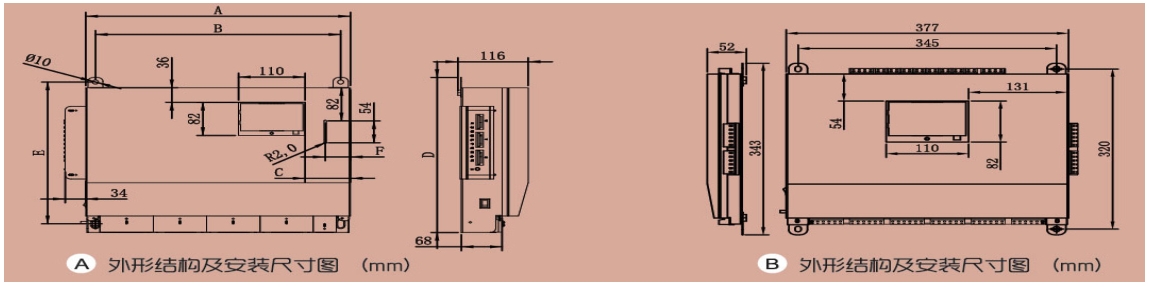

外形结构及安装尺寸图（mm）
